ترموول یا غلاف
ترموول یا غلاف

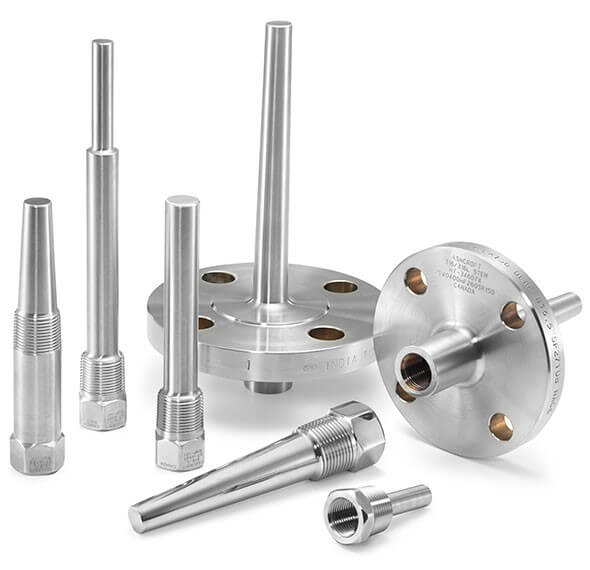

Thermowell Thermocouple
ترموول (Thermowell) که به اختصار به آن ول (Well) نیز می‌گویند، برای محافظت از حسگر دما در برابر شرایط سخت و خشن فرآیند و ایجاد امکان خارج کردن حسگر از محل خود بدون نیاز به توقف فرآیند به کار می‌رود.
ترموول یک اتصال تیوبی شکل است که برای حفاظت از سنسور دما در محل‌هایی که امکان خورندگی و آسیب دیدن ادوات حرارتی مواد وجود داشته باشد، استفاده می‌شود. ترموول شامل یک تیوب است که انتهای آن بسته است. این تیوب در محل عبور جریان نصب می‌شود. یک سنسور دما که می‌تواند ترمومتر، ترموکوپل و یا RTD باشد، داخل این تیوب قرار می‌گیرد. سنسور دما درون ترموول قرار گرفته و به صورت پیچی بسته و در جای خود محکم می‌شود. اتصال حسگر دما به ترموول همیشه به صورت پیچی است.سیال عبوری حرارت را به بدنه ترموول منتقل می‌کند. ترموول هم این حرارت را به سنسور دما منتقل می‌نماید. در صورتی که آسیبی به سنسور برسد، به راحتی می‌توان آن را تعویض کرد. البته وجود دیواره ترموول باعث می‌شود که سنسور تغییرات دمای جریان را با کمی تاخیر حس نماید.
اگرچه در نگاه نخست ترموول وسیله‌ای ساده به نظر می‌رشد، اما انتخاب مناسب آن نیازمند تعیین پارامترهای متعددی است. پارامترهایی که هر کدام از آن‌ها باید با توجه ویژه‌ای انتخاب شوند تا اهداف حداقل تاثیر نامطلوب در دقت اندازه گیری،حداقل نیاز به تعمیر و نگهداری و در نتیجه کاهش و حذف مخاطرات ناشی از آسیب به ترموول محقق شود.
انواع اتصالات ترموول
ترموول‌ها به سه روش بر روی خطوط و یا مخازن نصب می‌شوند.
رزوه‌ای: در مواردی که فشار جریان عبور بالا نباشد، از این نوع اتصال استفاده می‌شود.
فلنجی: این روش در فشارهای بالا استفاده می‌شود. جنس این اتصال معمولا فولادی بوده و در مواد خورنده استقامت بالایی دارد.
جوشی: در این حالت ترموول به دیواره مخزن جوش داده می‌شود. این در حالتی است که فشار سیستم بسیار بالا باشد و حتی استفاده از اتصال فلنجی نیز پاسخگو نباشد.
پارامترهای مورد توجه در انتخاب ترموول
- آیا سیال اسیدی است؟
- آیا سیال سولفوردار است؟
- آیا سیال ساینده است؟
- قابلیت اکسیدکنندگی سیال چقدر است؟
- سرعت سیال؟
- دمای سیال؟
- فشار سیال؟
- نرخ داده‌برداری مورد نیاز؟
