سنسورهای سطح اولتراسونیک

در کاربردهایی از اندازه گیری سطح که تماس مواد پروسه با ابزارآلات اندازه گیر پذیرفتنی نمی باشد، ممکن است بکارگیری و استفاده از یک دستگاه اندازه گیری صوتی (sonic) یا اولتراسونیک (ultrasonic) امکان پذیر باشد. این دستگاه فاصله ی یک نقطه ازمخزن ، که معمولا یک نقطه مرجع می باشد را تا سطح محتویات مخزن اندازه گیری می کنند. این دستگاه ها را سونار نیز می نامند.

دستگاه های صوتی و اولتراسونیک برمبنای اصول اکو (انعکاس صوت) عمل میکنند. هنگامی که امواج صوتی با سطوح جامد یا مایع برخورد می کنند، تنها بخش کوچکی از انرژی صوت موجود در امواج در سطح نفوذ کرده و بیشتر صوت بازتابیده می شود. موج بازتابیده شده یک اکو می باشد.

اصول عملکرد هر دو دستگاه اولتراسونیک و صوتی شبیه به یکدیگر می باشد و تمایزی بین این دو وجود ندارد، بغیر از اینکه رنج فرکانسی تعریف شده برای ابزارالات اولتراسونیک در حدود 20kHz و برای ابزار الات اندازه گیری سطح صوتی در حدود 10 kHz و پایین تر است.

از این دستگاه های سنجش می توان برای اندازه گیری پیوسته و نقطه ای استفاده کرد.

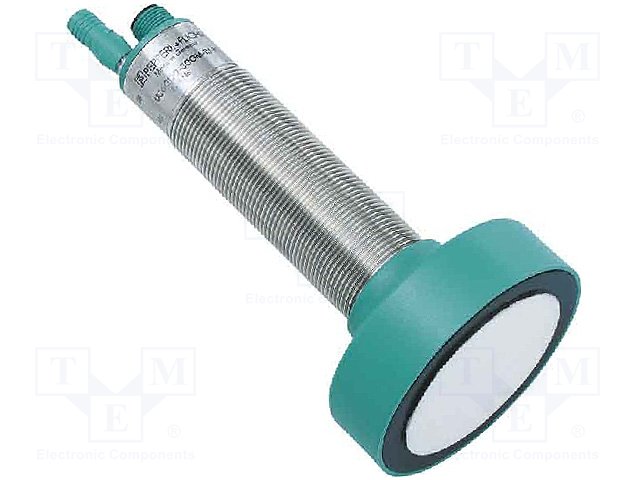

Manufacturer

  PEPPERL+FUCHS
ultrasonic
straight
350...6000mm
analogue 4-20mA / 0-10V
10...30V DC
M30
connector M12
IP65
0...70°C
5
brass
200mA
nickel
RS232
