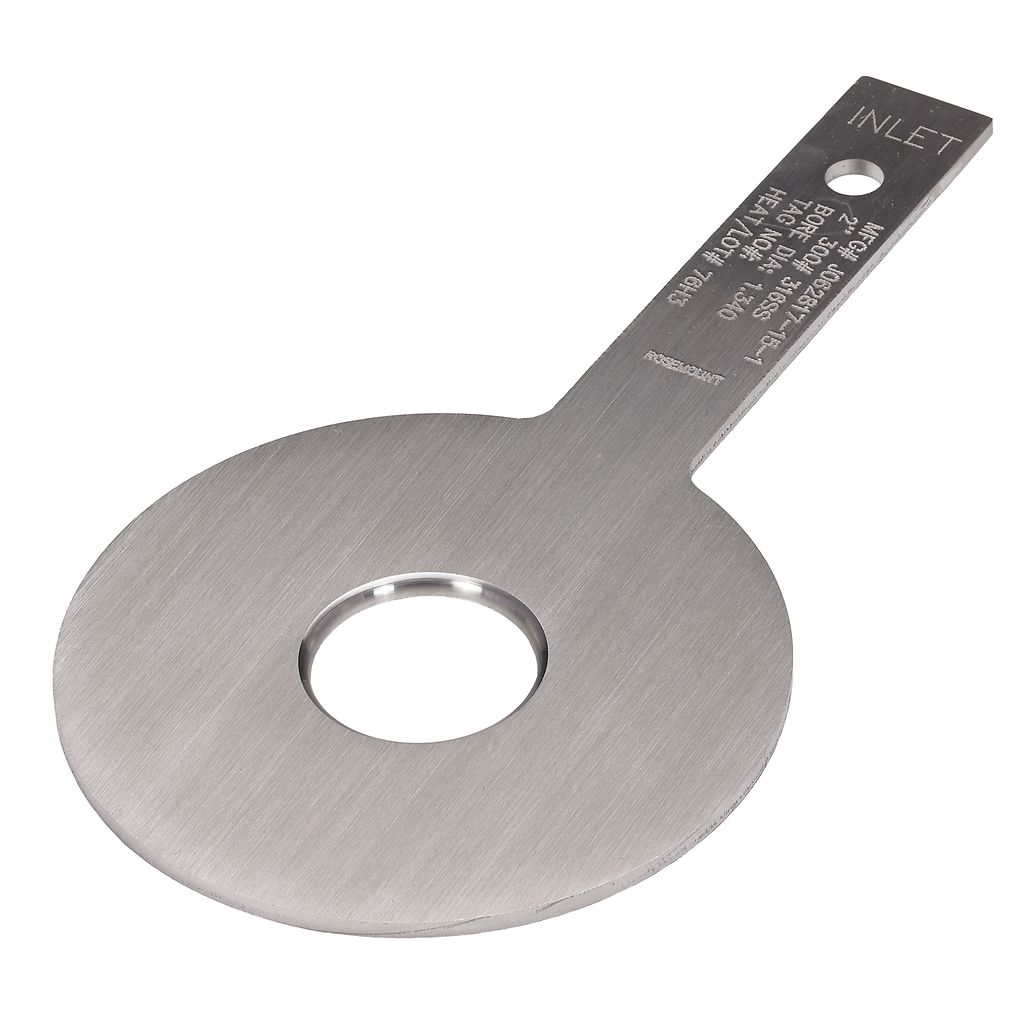

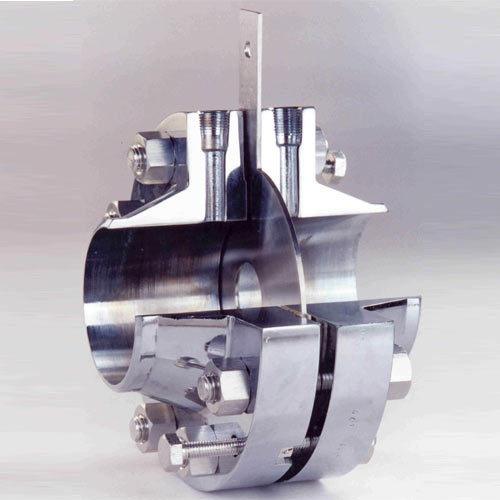

صفحه اریفیس (Orifice plate)

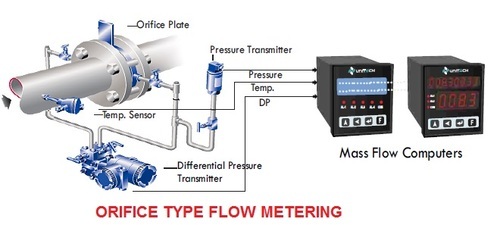

دستگاهی است که برای اندازه گیری دبی سیالات بسته به محاسبات مربوط به صفحه می توان میزان جریان حجمی یا جرمی را تعیین کرد، اختلاف فشار ایجاد شده قبل و بعد از صفحه اریفیس تعیین کننده دبی سیالات است البته این عدد با جا گزاری در فرمول مربوطه عدد دقیق به دست می آید. این اصل همانند یک نازل Venturi یعنی اصل برنولی است که بیان می کند که رابطه ای ما بین فشار سیال و سرعت سیال وجود دارد. هنگامی که سرعت افزایش می یابد، فشار کاهش می یابد و بالعکس.

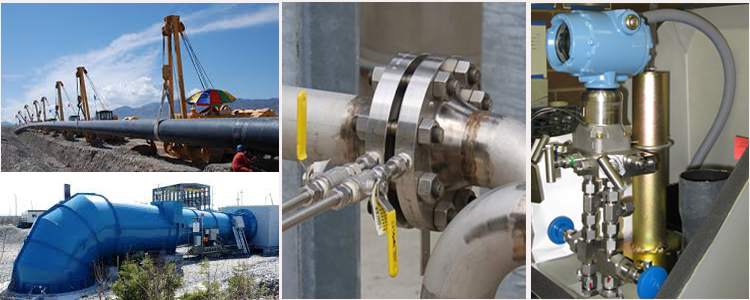

از دبی سنج های روزنه ای، اصولا برای اندازه گیری دبی بخار و سیالات گازی استفاده می شود. این روش اندازه گیری نسبتا دقیق است و بدلیل ایجاد مانع در مسیر جریان سیال، افت فشار نسبتا زیادی ایجاد می کند. این نوع دبی سنج ها برای اغلب سیالات متلاطم و تمیز، مناسب هستند و درجه حرارت بالا روی آنها تاثیر گذار نیست همچنین استفاده از این روش برای لوله هایی با سایز بالا نسبتا ارزان است.

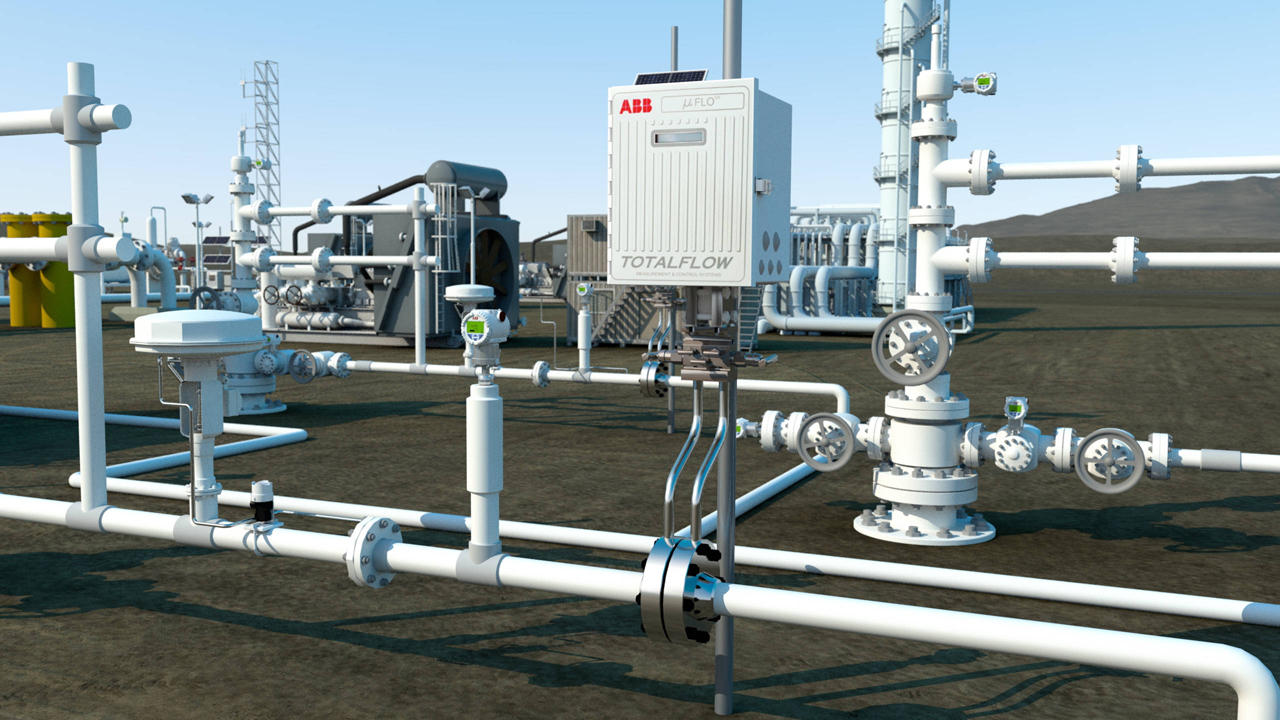

از سازندگان مطرح این نوع ابزار دقیق می توان به شرکت های E&H ، Dwyer ، Siemens، ABBو Rosemount اشاره کرد.
